一、工程概况
   本工程位于河南省商丘市气象局,该办工楼共有六层,本次设计只针对四层和五层,空调面积为1850㎡. 设计采用风冷冷热水机组(模块系列)做为本工程的冷热源。

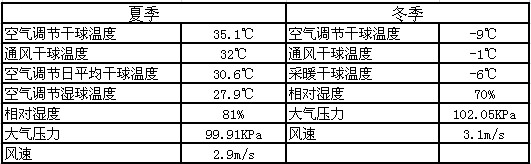

二、室外气象参数





三、设计依据
   本工程依据建设单位提供的建施图。
  《暖气与通风工程施工及验收规范》
  《采暖通风与空气调节设计规范》
  《采暖空调制冷手册》(机械工业出版社)
  《采暖通风与空气调节设计规范》(GB50019-2003)
  《简明空调设计手册》
  国家现行的其他相关规范及措施
  PHNIX风冷冷热水机组(V型金刚系列)相关资料

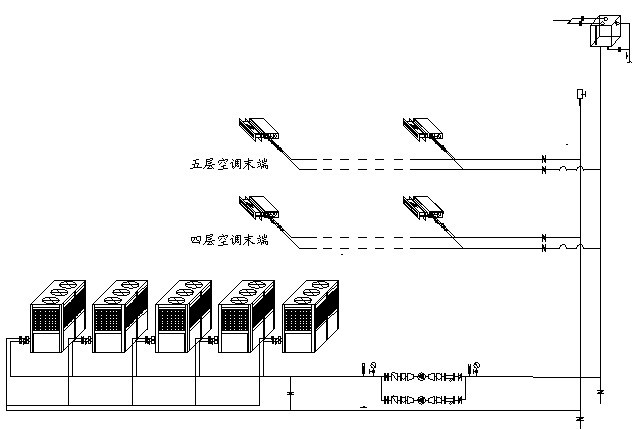

四、系统原理图






五、系统设计
1、空调冷热源
   本工程热源方案共采PHNIX风冷冷热水机组(模块系列)PASRW300S-U  5台,主机均放在一层室外,总制冷量为375KW,总制热量为400KW.
2、空调水系统
   a、空调水系统为闭式机械循环一次泵定水量双管制系统。
   b、空调水系统水为异程设计;
   c、空调补水采用膨胀水箱补水,水系统管路上安装压力表、温度计、过滤器等部件。
3、设计特点
   环保性:机组采用完整的密闭工作系统的独特设计,室内避免了氟利昂泄漏的危险;
   美观性:末端均为暗装风管式,可结合室内装修选择不同的出、回风形式,同室内装潢保持一致。
   舒适性:采用水作为制冷制热载体,经过两次换热,使空气更为清新舒适;
   节能性:机组启动电量小,并可根据房间使用量的多少,主机自动调节压缩机功率、自动卸载,实现真正的中央空调调控
   易控性:室内各区域都可独立控制。
   节省空间:末端均为天花板内藏风管式,高度仅为248mm,可根据房间的装修需要选用不同出、回风形式,满足功能的独特性要求。
   最后针对本建筑结构及用途的特点,本着合理、经济、美观的原则,具体方案如下:
   1)主机采用风冷冷热水机组,减少外机数量从而减少外机摆放的位置。
   2)末端均选用天花板内藏风管式空调器,该室末端均置于天花内,通过接出、回风管至出、回风口,且可根据装修的需要选择出、回风形式。这样就不会影响室内的美观及装修高度,也节省了室内空间。
六、方案优越性




   采用模块化的组合设计理念,由微电脑控制,自动按照负荷的需要启动相应台数的机组单元,使机组的输出始终与需求负荷保持一致。
   适用范围广:适用于商用写字楼、高档住宅、餐馆、医院、银行、商场等多种场合。
   智能化控制:可同时配置遥控器、线控器(选装),最大限度方便客户。
   经济运行\维修便利:机组模块化独立运转,节省运行费用。各台主机相互独立,维修时只需停故障机组即可,不必整座楼宇停机,维修简单、费用低廉。
   节省投资:机组无需专用机房,节省了宝贵的主机占地面积。
优质元器件:采用国际名牌压缩机,优质换热器,制冷制热更加强劲,能效比高。
   设计灵活、方便控制:水管路系统不受长度和高度的限制(由水泵扬程确定),可以配合各种形式的室内末端使用,具有设计灵活、安装方便等特点。
   费用低廉、安全环保:室内制冷管路为低压水系统管路,制冷剂密封在室外主机内,不易泄露,对环境的影响远远小于直接蒸发式系统。
   模块化系统、适用各种规模的工程:模块化风冷冷热水商用中央空调机组系统由多台模块单元机组组成,每一个模块单元又具有一个或多个完全独立的制冷系统,可以按照所需的制冷量的大小,选择不同的单机组成不同制冷量的机组集成,使之完全满足实际的需要。现有空调系统需要增容时,只要增加新的模块单元即可,便于客户分步投入。
  多级能量调节、经济效益明显:模块化风冷冷热水商用空调机组系统可根据不同季节及不同负荷的使用情况灵活实现多级能量调节,所有模块单元在电脑控制的集中管理下,每时每刻监控机组的使用情况,调节投入运行的模块机组的数量,使机组的输出功率时刻保持与实际需求相一致,达到最佳的能量调节,即使在低负荷输出时也不会降低机组的运行效率,具有优越的经济效益。
模块化结构,互为备用机组,安全可靠:模块化系统内的每个模块单元的每个制冷系统都是彼此独立的制冷系统,因此可以互为备用,任何一个系统发生故障都不会影响其他模块机组的运行,在机组的运行过程中,可以对发生故障的机组进行维修和保养,而不影响其他机组的运行。
  安装灵活、运输方便:模块单元紧凑、轻巧,不需要很大的安装面积,不需要重型搬运机械,普通电梯就可将机组运至安装现场。
  多重保护、运转安全:机组设置了冷冻水低温、压缩机排气压力、压缩机吸气压力、压缩机温度、蒸发器温度、电源缺相错相等多重保护,保证机组在恶劣工况下的安全运行。
  体贴设计:机组配置有智能储能 ,自动调节系统的储能比例,始终保持室内温度的恒定,克服了普通空调温度波动大而给人体造成不适缺点,同时采用电子感应多种智能除霜,多压机组合技术,节省电力,这些都极大地提高了PHNIX空调的安全稳定性,经济节能以及高可靠性。
  辅助设备少: PHNIX冷水机组不需要安装水塔装置,只需一个膨胀水箱,安装简易方便,循环水箱有储能作用,减少压缩机的开停次数,延长使用寿命

产品特点
1、可选加热回收功能:
   根据可户实际需要,所有超级模块机组都可选加热回收功能,最大热回收量可达机组制热能力的30%。热回收:就是把机组在制冷状态下,要向外排出的热量,通过热交换器收集起来,加热生活热水,从而达到变废为宝的目的,实现节能的效果,在夏天制冷时可免费获得生活热水。
2、可选喷淋式冷凝
   机组通过检测室外环境温度与实际负荷变化情况来判是否需要进行加喷淋冷凝;当环境温度达到设定值38℃时机组就自动启动喷水装置进行喷淋冷凝;当喷水装置开启时,机组在高温条件下制冷输入功率比不加喷淋时低15%左右;能效比比不加喷淋时高35%;即使气温高达50℃环境下,机组也能安全稳定运行。

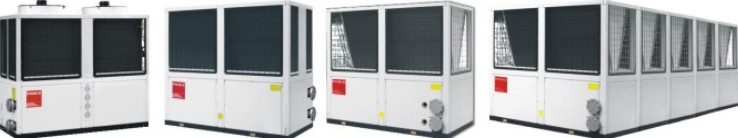

3、自由组合,无缝并接:
   可根据工程实际需要进行自由组合,无缝并接有65KW、75KW多个基本模块,最多可实现5个基本模块并接,并接机组最大制冷量达375KW,所需主机安装面积比不进行无缝并接要节省30%,这样使安装更方便、更节省空间。
4、高效套管换热器:
   采用目前世界上最先进新一代高效换热器,该换热器,该换热器具有体积小,换热能力强等特点,还具备板式换热器、壳管换热器与普通套管换热器所有的优点,克服它们的不足。使用该换热器使整机能效比较同类老产品提了10%以上;更重要的是该高效套管换热器具备很强的自动除垢与自清洁能力,使机组更安全更高效。
